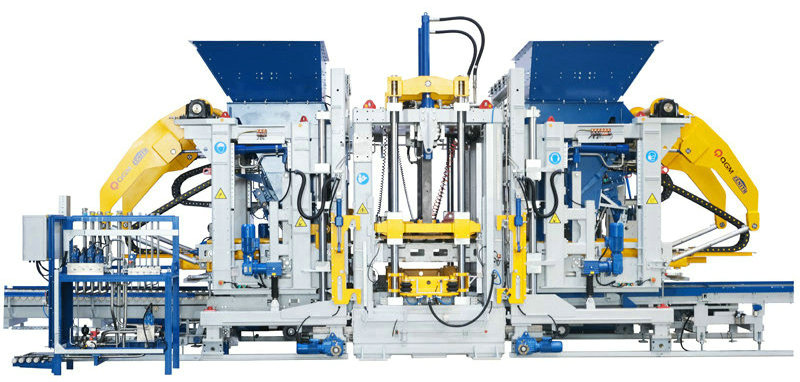

מכונת בלוק בטון ZN2000C

מכונת בלוק בטון ZN2000C היא דגם בפיתוח עצמי. היא מאופיינת בדרגה גבוהה של אינטליגנציה ואוטומציה, ועושה שימוש מלא בטכנולוגיות מתקדמות בהייטק כגון דיגיטליזציה ומערכות מידע, הנמצאות בשימוש נרחב בבניית עיירות חדשות וערי ספוג.

תכונות:

שולחן רטט כפול, שמונה מנועי סרוו (אופציונלי) ציוד עליון

הרכבה מודולרית לתחזוקה קלה יותר מיוצרים סוגים מגוונים יותר של לבנים

קיבולת גבוהה יותר, פרודוקטיביות גבוהה יותר

גודל המזרן 1400x1400/1300 מ"מ

שטח גיבוש 1320x1350/1250 מ"מ

גובה המוצר 40-500 מ"מ

מספר בלוקים לבנים חלולים: 18 בלוקים/תבנית (390x190x190 מ"מ)

לבנים סטנדרטיות: 105 בלוקים/תבנית (240x115x53 מ"מ)

לבני כביש: 66 בלוקים/תבנית (200x100x60 מ"מ)

גודל ציוד כ. 10,000

כ. 4,700

כ. 3,400

מערכת רטט כוח עירור מרבי של טבלת רטט: 200/kN

כוח עירור מקסימלי של ראש הלחיצה: 40/kN

פרמטרים חשמליים הספק כולל (התייחסות): 231/kW

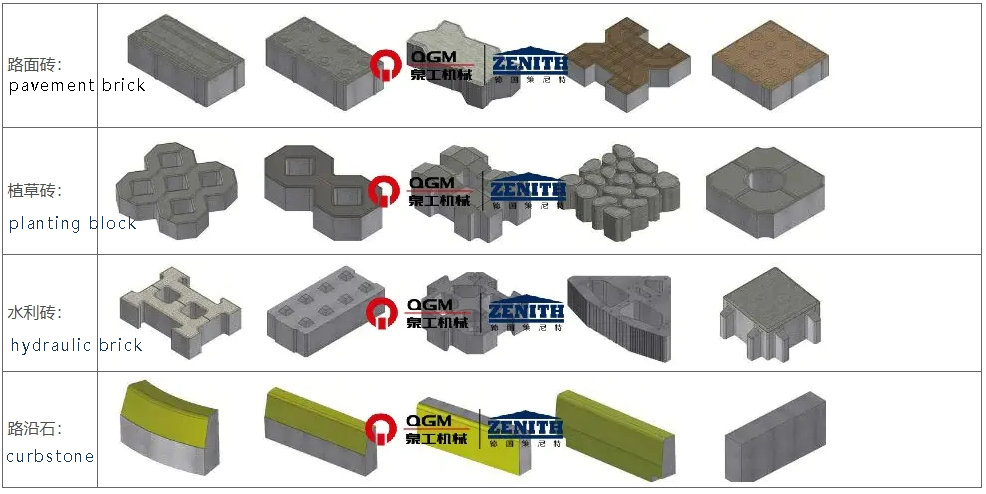

תרשים סכמטי של דגימות לבנים המיוצרות על ידי הציוד

יתרונות טכניים

1. עיצוב מסגרת איכותי בגרסה גרמנית

המסגרת המרכזית מאמצת את מבנה המסגרת המרותך בחוזק גבוה שתוכנן על ידי טכנולוגיית הפטנט של Zenit, אשר מרותכת על ידי פלדת החתך המיוחד המותאמת אישית, בעיצוב סביר, ריתוך אחיד ויפה, והמסגרת כולה עוברת טיפול ברטט הזדקנות כדי להבטיח את האיכות הגבוהה והיציבות הגבוהה של המסגרת. תהליך העיצוב המבני המתקדם הופך את ה-Mainframe לניתנת להרחבה, וניתן להוסיף לאחר מכן את פונקציית הפתיחה והסגירה של תבנית הצד, פונקציית חילוץ הליבה (לוח), פונקציית השתלת לוח פוליסטירן וכו'.

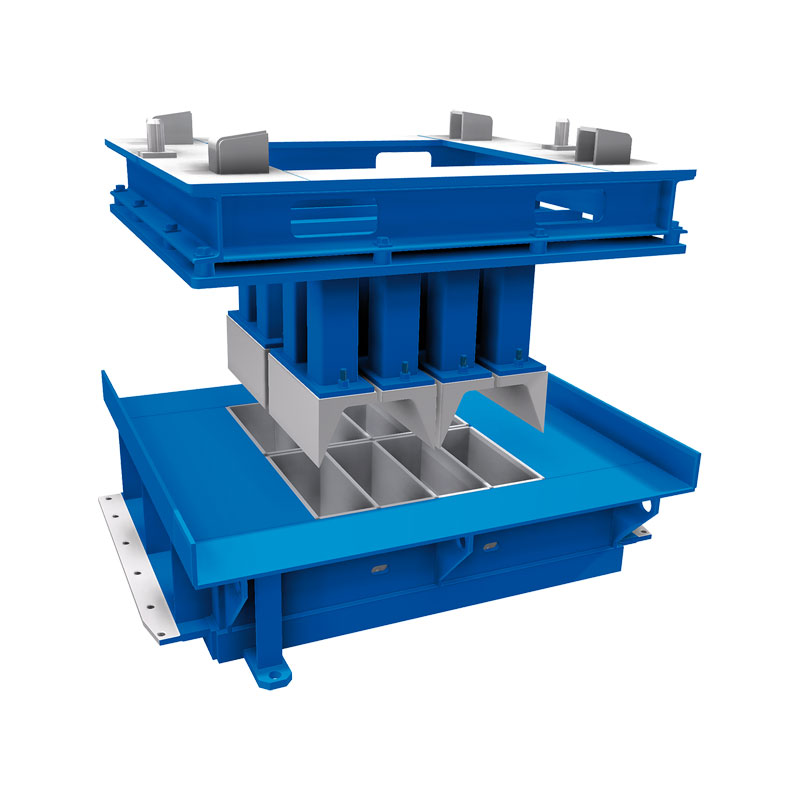

2. מערכת שינוי עובש מהיר אוטומטי

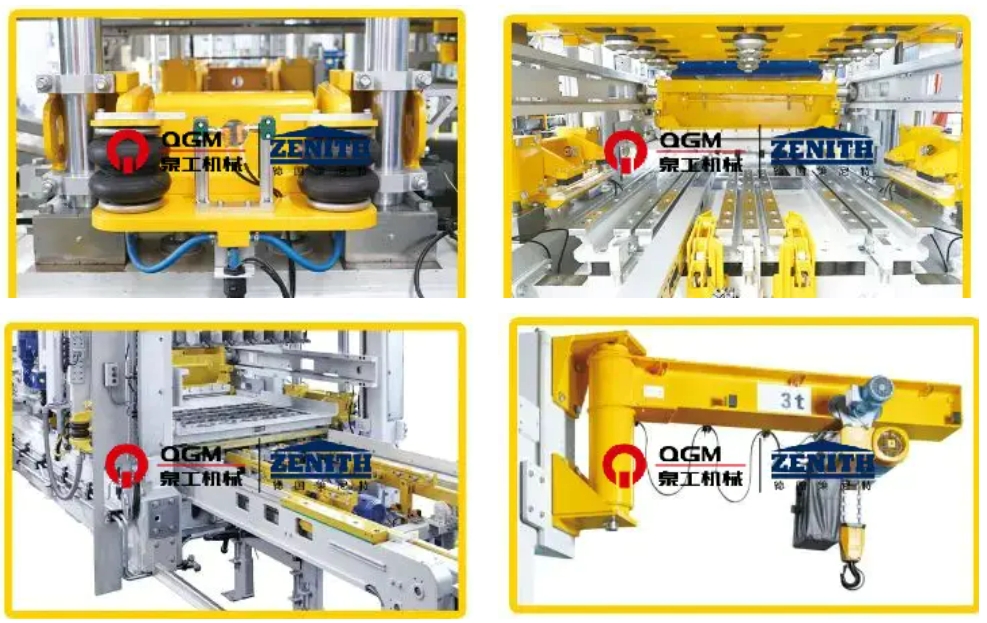

כאשר התבנית מועברת לעמדת המארח, מערכת ההרמה שלה מיישמת שינוי עובש אוטומטי במכשיר להחלפת עובש מהיר. התבניות העליונות והתחתונות מהודקות אוטומטית בצורה פניאומטית, שהיא בטוחה, יעילה, פשוטה לתפעול ונוחה לתחזוקה. הוא כולל בעיקר:

מכשיר הידוק תבניות פנאומטי: מורכב בעיקר מתושבת תבנית ומוטות הידוק פנאומטיים משני הצדדים, המסייעים בהידוק ותיקון התבניות ושיכוך כאשר המכונה המארחת מבצעת רטט קדם ורטט ראשי, כדי להשיג את אפקט הרטט הטוב ביותר ולהאריך את חיי השירות של התבניות.

התקן נעילה פנאומטי לכניסה פנאומטי: ה-Indenter מקובע על ידי מתקן ההידוק עם כרית אוויר, שיכולה בקלות ובמהירות להחליף את המכנס, לקצר את זמן ההחלפה וההתקנה של התבנית ולהבטיח עגינה מדויקת של מסגרת התבנית התחתונה והמכנס העליון.

מכשיר החדרת עובש חשמלי: התקן הרכבה של התבניות משמש להתקנת התבניות במכונה הראשית ולהזנה והסרה של התבניות מהמכונה באמצעות תושבת התבנית החשמלית, אותה ניתן ליישם על רוב התבניות בשוק, וניתן להשתמש בסוגריים מיוחדים לתבניות מיוחדות.

מכשיר להחלפת תבניות: מותקן על מסגרת המכונה הראשית, הוא משמש להרמה וטעינה של התבניות בעת החלפת התבניות, מצויד במנוף שרשרת חשמלי ומכשיר הליכה חשמלי.

3. מערכות ייצור

4. מערכת רטט סרוו "אולטרה-דינמית":

טכנולוגיית רטט סרוו "אולטרה-דינמית" היא מעין מערכת רטט בעלת יעילות גבוהה, התאמה עצמית שתוכננה במיוחד עבור מכונות לבנים; מנוע הסרוו יכול ליצור את התגובה המהירה ביותר בזמן התגובה הקצר ביותר, תוך מימוש ביצועי הרטט הגבוהים ביותר, להפחית את כמות המלט בשימוש ולקצר את מחזור הייצור, לייצר מוצרי בטון קומפקטיים; מערכת הרטט יכולה להתאים בצורה גמישה לצרכים של מוצרי בטון שונים. מנוע הסרוו יכול לבצע את התגובה המהירה ביותר בזמן התגובה הקצר ביותר כדי לממש את ביצועי הרטט הגבוהים ביותר, מה שיכול להפחית את כמות המלט, לקצר את מחזור הייצור ולייצר מוצרי בטון קומפקטיים ביותר; ניתן להתאים את מערכת הרטט באופן גמיש לצרכי הייצור של מוצרי בטון שונים.

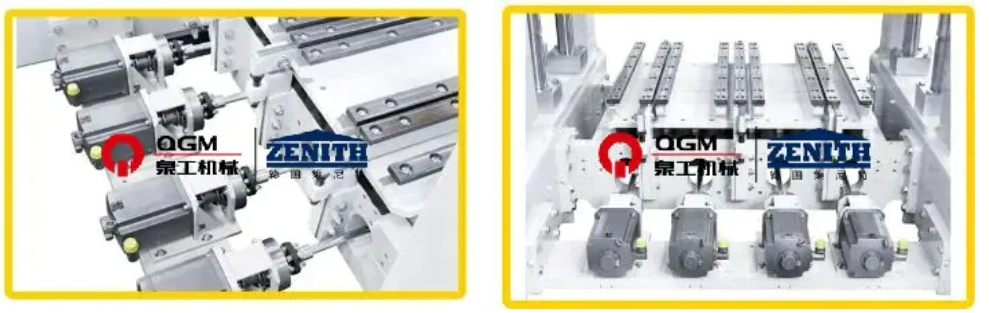

8 יחידות רטט עם איזון מכני המוגדר בנפרד על ידי 8 כונני סרוו;

8 מנועי סרוו, המורכבים בנפרד על קורות בידוד רעידות חיצוניות של תומכי המנוע;

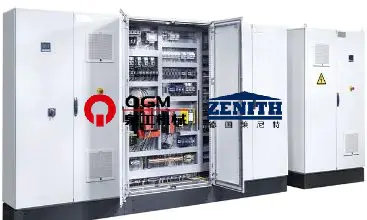

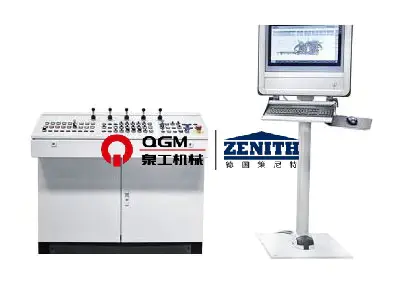

5. מערכת בקרת סרוו מדויקת

באמצעות משוב האות, ניתן לשלוט בשלב ומהירות הרטט, בקרת תנועה מסונכרנת, המתנה במהירות גבוהה, ניתן להשלים בפרק זמן קצר רטט וביטול רעידות, כדי לעזור לקצר את מחזור הדפוס ולהשפעת בלימה טובה יותר. באמצעות מיקום ומהירות לולאה סגורה כפולה, שליטה בכוח העירור פועל רק בכיוון האנכי, למקסם את כוח העירור האפקטיבי, ובו זמנית למנוע את נזק כוח העירור האופקי למכונה, להאריך את חיי השירות של הציוד, ולהיות מסוגל לבצע הגדרות שונות לדרישות מוצר שונות, ולייצר מוצרים באיכות גבוהה.

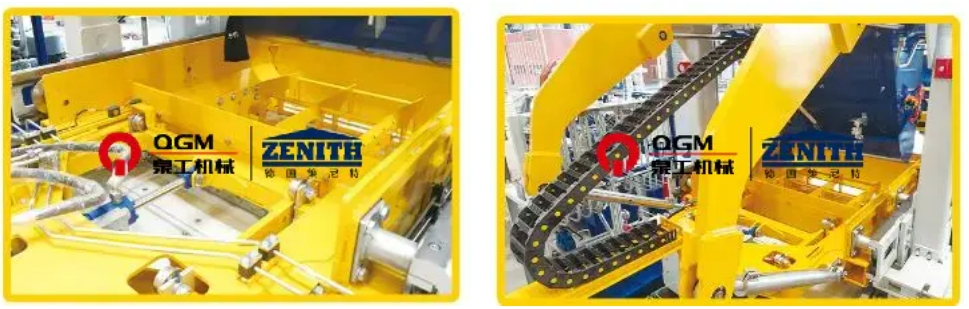

ראש העיתונות, מסגרת התבנית, מכונית המצטבר ומכונית הבד נשלטים על ידי שסתום כיווני פרופורציונלי עם משוב סליל, בעל זמן תגובה מהיר; מאומץ מצב הבקרה בלולאה סגורה של חיישן תזוזה/מקודד-PLC-שסתום כיווני פרופורציונלי, מה שהופך את הבקרה למדויק יותר, ואת פעולת הצילינדר למהירה ויציבה יותר; התחנה ההידראולית מאמצת משאבת בוכנה משתנה, שאינה מפיקה את שמן הלחץ ופורקת את המשאבה כאשר המערכת ההידראולית מגיעה ללחץ שנקבע כדי להפחית את צריכת האנרגיה; התחנה ההידראולית מאמצת אספקת שמן עזר מצבר, מה שמפחית את צריכת האנרגיה; והתחנה ההידראולית מאמצת אספקת שמן עזר מצבר, מה שמפחית את צריכת האנרגיה ומפחית את צריכת האנרגיה. התחנה ההידראולית מאמצת אספקת שמן עזר לצבר, שניתן להשתמש בה למספר פעולות בו זמנית, והלחץ של המערכת ההידראולית יציב; למערכת ההידראולית יש חיישני לחץ, אותם ניתן להציג בלוח ההפעלה לצפייה קלה; למערכת ההידראולית יש חיישני טמפרטורה, מצננים ומחממים, שיכולים לשלוט ביעילות על טמפרטורת השמן, כך שלשמן ההידראולי יש ביצועים טובים.

6. מערכות הידראוליות
